Millaisia ​​timanttityökaluja on?

Diamondilla on erittäin korkea kovuus ja kulumiskestävyys, matala kitkakerroin, korkea elastinen moduuli, korkea lämmönjohtavuus, alhainen lämmönlaajennuskerroin ja matala affiniteetti ei-rautametalliin. Se on tällä hetkellä työkalumateriaali, jolla on erittäin suuri kovuus. Joten minkä tyyppisiä timanttityökaluja on? Seuraamme Zhongyedan ​​toimittajaa katsomaan!

Timanttityökalujen tyypit:

Timanttityökalutjaetaan työkalurakenteen mukaan: Käytetään pääasiassa työkalujen, jyrsintäleikkureiden, reunaajien, porausbittien, päällystettyjen työkalujen ja muiden epätyypillisten muotoilutyökalujen mukaan.

1. Timanttiterät

1. Vakioterät: Yhden kidisen timanttien terät käytetään pääasiassa yhden pisteen timanttisuorissa tai muissa tarkkuussarjoissa. Pinnan karheus voi saavuttaa RZ0.1-0,05 μm: n, kun prosessoivat ei-rautametalleja. Monikiteistä timantti (PCD) -terää käytetään yleensä sorvi-, koneistuskeskuksissa jne., Pääasiassa kääntymistä ja tylsää. Verrattuna perinteisiin seosteräihin voidaan käyttää suurempaa rehua ja lineaarista nopeutta; Terän elämä on myös huomattavasti parannettu verrattuna karbidien teriin; Samaan aikaan PCD -terien käsittelemän työkappaleen pintapinta voi parhaimmillaan saavuttaa RA0.2: n.

2. Ei-standardit terät: Käytetään pääasiassa joihinkin työoloihin monimutkaisten rakenteiden, tiukkojen toleranssivaatimusten ja monimutkaisten käsittelymenettelyjen kanssa. Konepistettyjen monikiteisten timanttien (PCD) ei-standardien terien käyttö voi parantaa prosessointitehokkuutta huomattavasti. Samanaikaisesti konepakeutetun rakenteen käyttö voi vähentää tuotantokustannuksia.

14. Timanttimyllynterät

Monikiteinen timantti (PCD) jauhamisterät, jauhamileikkureilla taijyrsinTangoja käytetään yleensä lentokoneiden ja portaiden jauhamiseen. Lineaarinen nopeus voi olla jopa 2500-3000m/min. Verrattuna karbidien teriin, työkalun käyttöikää pidennetään 5-10 kertaa. Se on valinta ei-rautametallien pintajyrsimille, kuten autoteollisuuden alumiiniseos sylinterinpää, moottoripyörälaatikoihin ja muottitasoihin! Hintasuoritussuhde on erittäin sopiva.

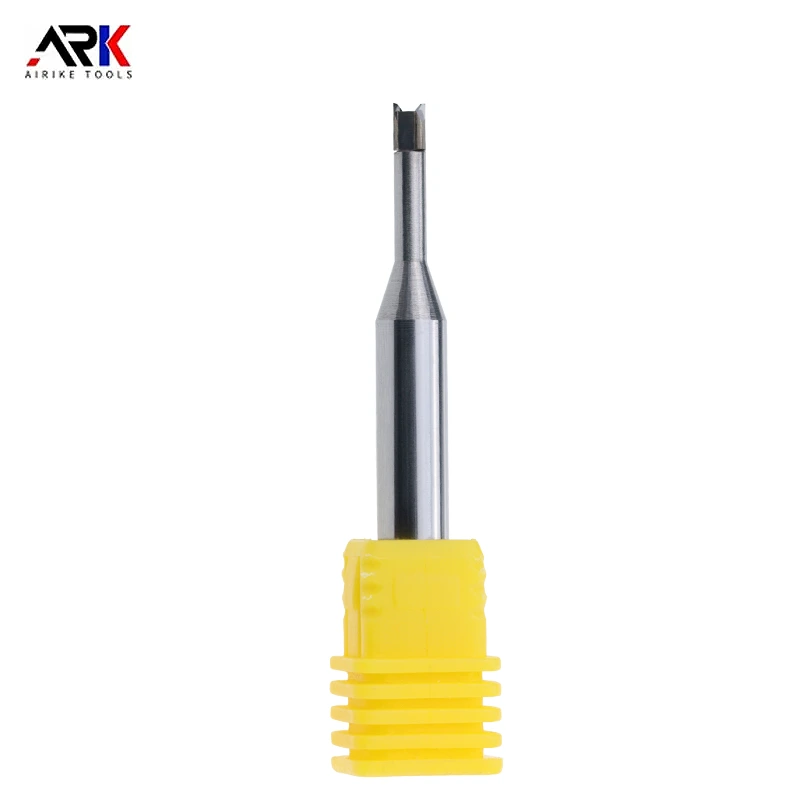

3. Timanttialan jyrsintäleikkuri

Timanttialan jyrsintäleikkurit on jaettu yksikristallin timanttimyllyn leikkureihin ja monikiteisen timantin (PCD) jyrsintäleikkureihin.

Monikiteinen timantti (PCD) sauvan jyrsintäleikkurit on jaettu kahteen tyyppiin. Yksi on keskuksen jauhamisleikkuri, jota voidaan käyttää tunkeutumaan työkappaleen pintaan pystysuunnassa akselia pitkin. Pit-kaltaisten työkappaleellisten jauhamiseksi tehokkuus paranee huomattavasti. Toinen on ei-läpikulkujauhonleikkuri. Tämäntyyppinen jyrsinnän leikkuri leikkaa yleensä työkappaleen säteittäisesti ja myllyn pomot, askelmat, pinnat ja muut osat CNC -ohjelmoinnin kautta.

4. Diamond Reamer

Diamond Reamer, joka perustuu yleensä halkaisijan kokoon, käyttää seosmatriisia tai teräsmatriisia, ja leikkuureunojen lukumäärä on vähintään 2.

Tämän tyyppistä työkalua käytetään pääasiassa reikien käsittelyyn, joilla on tiukat toleranssivaatimukset ja korkeat viimeistelyvaatimukset. Sekä reikien että sokeiden reikien kautta voidaan käsitellä. Tämän tyyppisen työkalun käsittelemien reikien viimeistely voi saavuttaa RA0.1: n.

5. Timanttiporauspalat

Monikiteinen timantti (PCD)Porausbitti on yleensä valmistettu seos- tai terässubstraateista halkaisijan mukaan. Polycrystalline Diamond (PCD) porauspalat porausreikiä suoraan työkappaleelle. Itse työkappaleessa ei ole reikiä, ja tarkkuusvaatimukset eivät ole korkeat. PCD -porausbitit sopivat vain koneistuskeskuksen laitteisiin.

Polycrystalline Diamond (PCD) -porausbittiä sisältävät pääasiassa: PCD -reikän laajennusporausbitit, PCD -askelporausbitit, PCD -kierreporausbitit, PCD: n litteät pohjaporauspalat jne.

6. Timanttipäällystetyt työkalut

Timanttipäällystetyt työkalut käyttävät CVD-menetelmää 1-25 μm: n timanttikalvon, kuten sementoituneen karbidin tai keramiikan, timanttikalvon. Niitä voidaan käyttää työkaluihin, joissa on monimutkaiset geometriset muodot, ja ne ovat ihanteellisia työkaluja vaikeasti prosessiaineiden käsittelyyn.

Pinnoitteeseen sopivat työkalutyypit: terät, jauhamileikkurit, porauspalat, reunaajat, leikkurit jne.

7. Timantinmuodostustyökalu

Monikiteinen timantti (PCD)Muodostustyökalu kuuluu kiertotyökaluun. Sen etu on korkea prosessoinnin tehokkuus. Se voi myllyttää useita askelreiän samanaikaisesti ja varmistaa suhteellisen tarkat geometriset toleranssit. Se on jaettu kahteen tyyppiin eri prosessointimenetelmien mukaisesti. Yksi on aksiaalisen prosessointi ja kertaluonteinen muotoilu; Toinen on CNC: n ohjelmointi ja etenemissuunnitelma. Työkalun pidikkeessä on BT -kahva, HSK -kahva, suora kahva jne.

Yllä olevat timanttityökalut jaetaan tähän. Timanttityökaluja on monen tyyppisiä, joilla on merkittäviä suorituskykyeroja. Erityyppisten timanttityökalujen rakenteessa, valmistusmenetelmässä ja sovelluskenttässä on myös suuria eroja.
